你好，我是刘歧。

FFmpeg API 应用部分的前两节课，我们了解了AVFormat、AVCodec以及常用的操作接口，但是现在这些知识还是“各忙各的”的状态，好像没有真正地把图像与封装格式、传输协议给串起来，形成一个完整的音视频图形图像处理的链条，可能你都没空看FFmpeg源代码目录里面提供的例子。

别急，这节课我们就一起来看一看FFmpeg源代码里面的例子，主要是不转码只转封装、转码转封装和直播推流三个场景，通过分析这三个场景案例，加深一下你对API使用的理解。

Remuxing

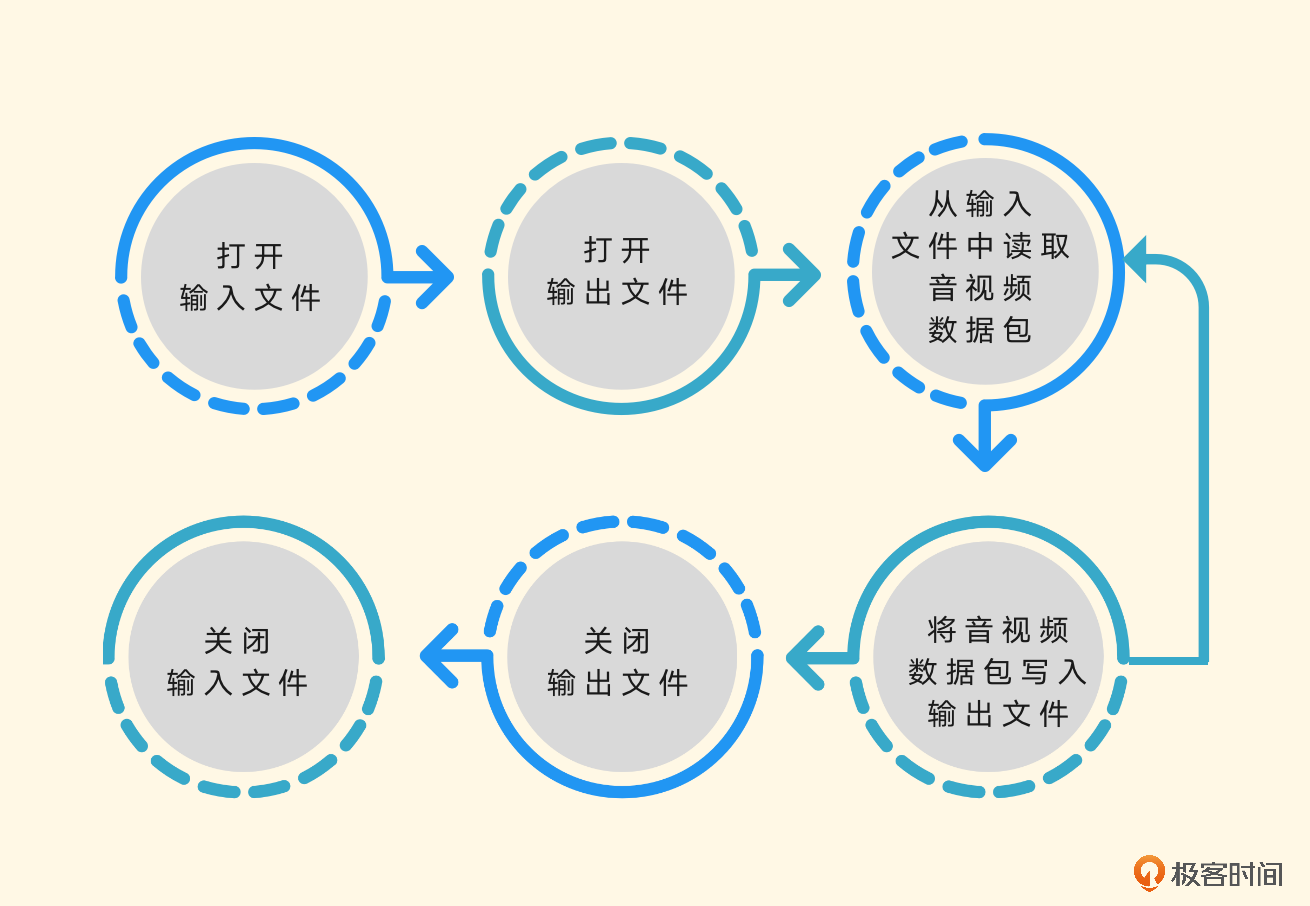

在使用FFmpeg的API做开发之前，我们先来梳理一下想要做Remuxing的话都需要用到哪些结构体与模块，看一下基本的流程。

  1. 打开输入文件和打开输出文件，我们可以理解为初始化操作。
  2. 从输入文件中读取音视频数据包，将音视频数据包写入输出文件，我们可以把它理解为一个循环操作，直到遇到结束相关的操作信息才停止。
  3. 关闭输出文件和输入文件，我们可以理解为收尾操作。

下面，我们逐步剖析一下。

初始化操作部分的代码大概会使用这些函数。

使用avformat_open_input、avformat_find_stream_info来打开输入文件，并根据输入文件中的音视频流信息建立音视频流，也就是AVStreams。

使用avformat_alloc_output_context2、avformat_new_stream和avformat_write_header 来打开输出文件，并建立音视频流，输出文件会用到AVOutputFormat，并建立封装格式操作的AVFormatContext，作为操作上下文的结构体，并且会尝试写入输出文件的封装格式头部信息。

从输入文件中读取音视频数据包，将音视频数据包写入输出文件会使用av_read_frame 函数，从输入文件中读取AVPacket音视频数据包，还会使用av_interleaved_write_frame函数，将读取到的音视频数据包写入输出文件。

然后是关闭输出文件和输入文件，使用av_write_trailer函数，在关闭输出文件之前做写封装收尾工作。使用avformat_free_context函数关闭输出文件，并释放因操作输出文件封装格式申请的资源。最后使用avformat_close_input关闭输入文件并释放相关的资源。

当然，除了以上这些操作之外，还有一些API是我们可以根据自己的需要使用的。详细的内容你可以看一下示例代码。其实在日常操作时，**做remux主要还是用于收录一些音视频内容的场景中，用得更多的还是编码或者转码的操作。**因为音视频的编码数据格式比较多，需要统一转成相同的编码，换句话说，就是将输入的音视频内容转成统一规格输出的场景，比收录场景更常见，下面我们来看一下转码场景的代码用例。

Transcoding

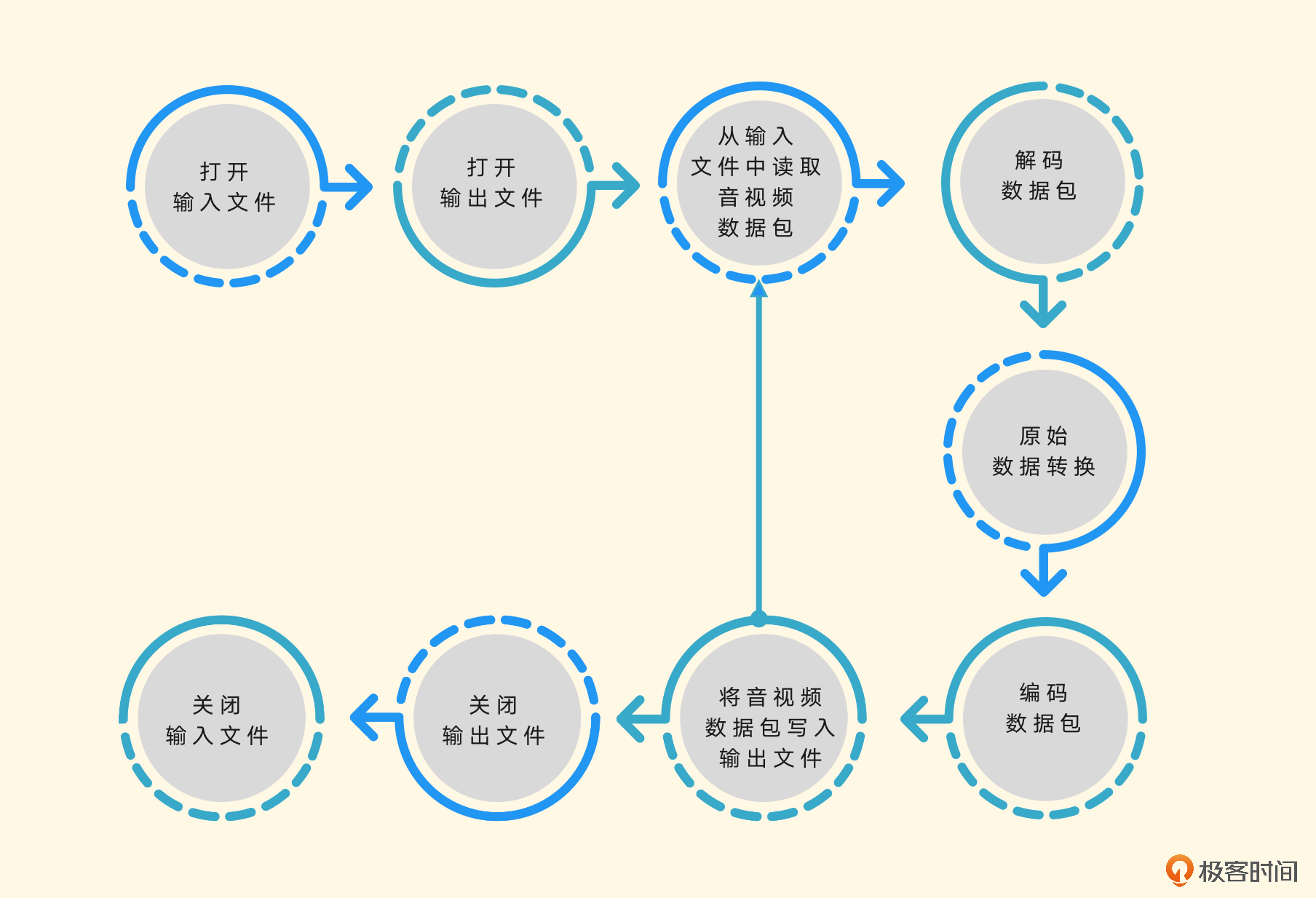

转码操作与转封装操作类似，就是多了解码和编码步骤，并且大多数情况下需要自己制定输出的编码参数与编码规格。和之前一样，我们先梳理一下转码的流程。

打开文件的操作，可以定义为open_input_file，这样将输入文件操作相关的代码放在一个函数里面比较清晰。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
static int open_input_file(const char *filename)
{
    int ret;
    unsigned int i;

    ifmt_ctx = NULL;
    if ((ret = avformat_open_input(&ifmt_ctx, filename, NULL, NULL)) < 0) {
        av_log(NULL, AV_LOG_ERROR, "Cannot open input file\n");
        return ret;
    }

    if ((ret = avformat_find_stream_info(ifmt_ctx, NULL)) < 0) {
        av_log(NULL, AV_LOG_ERROR, "Cannot find stream information\n");
        return ret;
    }

    stream_ctx = av_calloc(ifmt_ctx->nb_streams, sizeof(*stream_ctx));
    if (!stream_ctx)
        return AVERROR(ENOMEM);

    for (i = 0; i < ifmt_ctx->nb_streams; i++) {
        AVStream *stream = ifmt_ctx->streams[i];
        const AVCodec *dec = avcodec_find_decoder(stream->codecpar->codec_id);
        AVCodecContext *codec_ctx;
        if (!dec) {
            av_log(NULL, AV_LOG_ERROR, "Failed to find decoder for stream #%u\n", i);
            return AVERROR_DECODER_NOT_FOUND;
        }
        codec_ctx = avcodec_alloc_context3(dec);
        if (!codec_ctx) {
            av_log(NULL, AV_LOG_ERROR, "Failed to allocate the decoder context for stream #%u\n", i);
            return AVERROR(ENOMEM);
        }
        ret = avcodec_parameters_to_context(codec_ctx, stream->codecpar);
        if (ret < 0) {
            av_log(NULL, AV_LOG_ERROR, "Failed to copy decoder parameters to input decoder context "
                   "for stream #%u\n", i);
            return ret;
        }
        /* Reencode video & audio and remux subtitles etc. */
        if (codec_ctx->codec_type == AVMEDIA_TYPE_VIDEO
                || codec_ctx->codec_type == AVMEDIA_TYPE_AUDIO) {
            if (codec_ctx->codec_type == AVMEDIA_TYPE_VIDEO)
                codec_ctx->framerate = av_guess_frame_rate(ifmt_ctx, stream, NULL);
            /* Open decoder */
            ret = avcodec_open2(codec_ctx, dec, NULL);
            if (ret < 0) {
                av_log(NULL, AV_LOG_ERROR, "Failed to open decoder for stream #%u\n", i);
                return ret;
            }
        }
        stream_ctx[i].dec_ctx = codec_ctx;

        stream_ctx[i].dec_frame = av_frame_alloc();
        if (!stream_ctx[i].dec_frame)
            return AVERROR(ENOMEM);
    }

    av_dump_format(ifmt_ctx, 0, filename, 0);
    return 0;
}

从代码中可以看到，除了在Remuxing中见过的函数之外，这里还使用了avcodec_find_decoder，通过CODECID查找要使用的解码器，当然，这里如果自己已经确定好音视频流是什么编码的话，也可以通过avcodec_find_decoder_by_name来指定解码器的名字。

然后用avcodec_alloc_context3申请AVCodecContext上下文，用avcodec_parameters_to_context将解析到的AVStream流信息中的AVCodecParameter复制到AVCodecContext对应字段中，方便后面解码的时候用。

使用avcodec_open2打开解码器，因为没有需要传的option，所以这里的avcodec_open2的option字段设置的是NULL，然后申请一个AVFrame，用来存储解码后的AVFrame数据。

然后是打开输出文件，这部分的代码也可以封装到一个函数里面，整体看上去会清晰很多。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
static int open_output_file(const char *filename)
{
    AVStream *out_stream;
    AVStream *in_stream;
    AVCodecContext *dec_ctx, *enc_ctx;
    const AVCodec *encoder;
    int ret;
    unsigned int i;

    ofmt_ctx = NULL;
    avformat_alloc_output_context2(&ofmt_ctx, NULL, NULL, filename);
    if (!ofmt_ctx) {
        av_log(NULL, AV_LOG_ERROR, "Could not create output context\n");
        return AVERROR_UNKNOWN;
    }



    for (i = 0; i < ifmt_ctx->nb_streams; i++) {
        out_stream = avformat_new_stream(ofmt_ctx, NULL);
        if (!out_stream) {
            av_log(NULL, AV_LOG_ERROR, "Failed allocating output stream\n");
            return AVERROR_UNKNOWN;
        }

        in_stream = ifmt_ctx->streams[i];
        dec_ctx = stream_ctx[i].dec_ctx;

        if (dec_ctx->codec_type == AVMEDIA_TYPE_VIDEO
                || dec_ctx->codec_type == AVMEDIA_TYPE_AUDIO) {
            /* in this example, we choose transcoding to same codec */
            encoder = avcodec_find_encoder(dec_ctx->codec_id);
            if (!encoder) {
                av_log(NULL, AV_LOG_FATAL, "Necessary encoder not found\n");
                return AVERROR_INVALIDDATA;
            }
            enc_ctx = avcodec_alloc_context3(encoder);
            if (!enc_ctx) {
                av_log(NULL, AV_LOG_FATAL, "Failed to allocate the encoder context\n");
                return AVERROR(ENOMEM);
            }

            /* In this example, we transcode to same properties (picture size,
             * sample rate etc.). These properties can be changed for output
             * streams easily using filters */
            if (dec_ctx->codec_type == AVMEDIA_TYPE_VIDEO) {
                enc_ctx->height = dec_ctx->height;
                enc_ctx->width = dec_ctx->width;
                enc_ctx->sample_aspect_ratio = dec_ctx->sample_aspect_ratio;
                /* take first format from list of supported formats */
                if (encoder->pix_fmts)
                    enc_ctx->pix_fmt = encoder->pix_fmts[0];
                else
                    enc_ctx->pix_fmt = dec_ctx->pix_fmt;
                /* video time_base can be set to whatever is handy and supported by encoder */
                enc_ctx->time_base = av_inv_q(dec_ctx->framerate);
            } else {
                enc_ctx->sample_rate = dec_ctx->sample_rate;
                ret = av_channel_layout_copy(&enc_ctx->ch_layout, &dec_ctx->ch_layout);
                if (ret < 0)
                    return ret;
                /* take first format from list of supported formats */
                enc_ctx->sample_fmt = encoder->sample_fmts[0];
                enc_ctx->time_base = (AVRational){1, enc_ctx->sample_rate};
            }

            if (ofmt_ctx->oformat->flags & AVFMT_GLOBALHEADER)
                enc_ctx->flags |= AV_CODEC_FLAG_GLOBAL_HEADER;

            /* Third parameter can be used to pass settings to encoder */
            ret = avcodec_open2(enc_ctx, encoder, NULL);
            if (ret < 0) {
                av_log(NULL, AV_LOG_ERROR, "Cannot open video encoder for stream #%u\n", i);
                return ret;
            }
            ret = avcodec_parameters_from_context(out_stream->codecpar, enc_ctx);
            if (ret < 0) {
                av_log(NULL, AV_LOG_ERROR, "Failed to copy encoder parameters to output stream #%u\n", i);
                return ret;
            }

            out_stream->time_base = enc_ctx->time_base;
            stream_ctx[i].enc_ctx = enc_ctx;
        } else if (dec_ctx->codec_type == AVMEDIA_TYPE_UNKNOWN) {
            av_log(NULL, AV_LOG_FATAL, "Elementary stream #%d is of unknown type, cannot proceed\n", i);
            return AVERROR_INVALIDDATA;
        } else {
            /* if this stream must be remuxed */
            ret = avcodec_parameters_copy(out_stream->codecpar, in_stream->codecpar);
            if (ret < 0) {
                av_log(NULL, AV_LOG_ERROR, "Copying parameters for stream #%u failed\n", i);
                return ret;
            }
            out_stream->time_base = in_stream->time_base;
        }

    }
    av_dump_format(ofmt_ctx, 0, filename, 1);

    if (!(ofmt_ctx->oformat->flags & AVFMT_NOFILE)) {
        ret = avio_open(&ofmt_ctx->pb, filename, AVIO_FLAG_WRITE);
        if (ret < 0) {
            av_log(NULL, AV_LOG_ERROR, "Could not open output file '%s'", filename);
            return ret;
        }
    }

    /* init muxer, write output file header */
    ret = avformat_write_header(ofmt_ctx, NULL);
    if (ret < 0) {
        av_log(NULL, AV_LOG_ERROR, "Error occurred when opening output file\n");
        return ret;
    }

    return 0;
}

输出部分的话，需要设置的不是解码器，而是编码器，所以调用的是avcodec_find_encoder，然后设置编码器的AVCodecContext上下文，打开编码器。

因为是例子，所以这里大多数参数是从输入的AVStream的AVCodecParameter和AVCodecContext里面拿到的，相当于复制到输出的AVStream里面了。然后通过avio_open打开输出的AVFormatContext的pb句柄，也就是AVIOContext。然后在初始化操作的时候，写一下输出文件的文件头。

接着，设置原始数据操作相关的滤镜初始化，例如调色、调音色、放大、缩小等操作，这些操作可以在自己拿到解码后的数据后，用OpenGL等强大的库来完成，这里就不展开介绍了。

接下来就是循环操作：拿到AVPacket、解码、取原始数据、编码，再拿到AVPacket、再解码、再取原始数据、再编码，直到遇到退出相关的条件为止。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
static int encode_write_frame(unsigned int stream_index, int flush)
{
    StreamContext *stream = &stream_ctx[stream_index];
    FilteringContext *filter = &filter_ctx[stream_index];
    AVFrame *filt_frame = flush ? NULL : filter->filtered_frame;
    AVPacket *enc_pkt = filter->enc_pkt;
    int ret;

    av_log(NULL, AV_LOG_INFO, "Encoding frame\n");
    /* encode filtered frame */
    av_packet_unref(enc_pkt);

    ret = avcodec_send_frame(stream->enc_ctx, filt_frame);

    if (ret < 0)
        return ret;

    while (ret >= 0) {
        ret = avcodec_receive_packet(stream->enc_ctx, enc_pkt);

        if (ret == AVERROR(EAGAIN) || ret == AVERROR_EOF)
            return 0;

        /* prepare packet for muxing */
        enc_pkt->stream_index = stream_index;
        av_packet_rescale_ts(enc_pkt,
                             stream->enc_ctx->time_base,
                             ofmt_ctx->streams[stream_index]->time_base);

        av_log(NULL, AV_LOG_DEBUG, "Muxing frame\n");
        /* mux encoded frame */
        ret = av_interleaved_write_frame(ofmt_ctx, enc_pkt);
    }

    return ret;
}



while (1) {
        if ((ret = av_read_frame(ifmt_ctx, packet)) < 0)
            break;
        stream_index = packet->stream_index;
        av_log(NULL, AV_LOG_DEBUG, "Demuxer gave frame of stream_index %u\n",
                stream_index);

        if (filter_ctx[stream_index].filter_graph) {
            StreamContext *stream = &stream_ctx[stream_index];

            av_packet_rescale_ts(packet,
                                 ifmt_ctx->streams[stream_index]->time_base,
                                 stream->dec_ctx->time_base);
            ret = avcodec_send_packet(stream->dec_ctx, packet);
            if (ret < 0) {
                av_log(NULL, AV_LOG_ERROR, "Decoding failed\n");
                break;
            }

            while (ret >= 0) {
                ret = avcodec_receive_frame(stream->dec_ctx, stream->dec_frame);
                if (ret == AVERROR_EOF || ret == AVERROR(EAGAIN))
                    break;
                else if (ret < 0)
                    goto end;

                stream->dec_frame->pts = stream->dec_frame->best_effort_timestamp;
                ret = encode_write_frame(stream->dec_frame, stream_index);
                if (ret < 0)
                    goto end;
            }
        }
        av_packet_unref(packet);
    }

从代码里可以看到，通过av_read_frame循环读取AVPacket，然后调用avcodec_send_packet将AVPacket发送给解码器做解码，通过avcodec_receive_frame拿到解码后的AVFrame数据，然后通过编码器给AVFrame的数据编码，再写到输出文件里。这时候，写编码后的AVPacket数据用的是交错的方式。最后千万别忘了收尾工作，不然内存就泄露了。

关于转码相关的操作也有代码示例，通过访问官方文档转码示例就可以看到对应代码的完整版。到这里，Remuxing、Transcoding都介绍完了，如果想试试RTMP推流的话，我们可以继续看一下Muxing的例子，自己造一个数据，编码之后推流。

推流

因为前面两个例子涵盖了API的大部分接口了，其实做推流的话也比较简单，可以任选Remuxing或者Transcoding里的任何一个例子。

设置输出文件的时候，有一个avformat_alloc_output_context2操作，从我们Remuxing例子中可以看到，最后一个字段是输出文件名，这里可以改成RTMP的URL地址，关于URL的地址，我们[第5节课]讲过，这里就不再介绍了。

有一点需要注意，因为是推RTMP的直播流，所以输出格式要设置成FLV，否则会报错，报错内容是这样的：

1
[NULL @ 0x3dc1900] Unable to find a suitable output format for 'rtmp://127.0.0.1/live/stream'

它提示找不到适合这个URL的输出格式，也就是说，我们需要指定输出格式，RTMP对应的输出格式是FLV，所以最后avformat_alloc_output_context2的第一个参数是输出的AVFormatContext，第二个参数可以设置成NULL交给FFmpeg自动查找，第三个参数设置为”flv”字符串，第四个参数就是我们输出的URL地址。

为了控制节奏，我们可以在循环av_read_frame操作的时候，在av_read_frame的下一句加上usleep(40000)来控制节奏，也就是sleep 40毫秒。最后，别忘了在头文件声明部分加上#include <unistd.h>，不然编译会报错。

小结

最后，我们来复习一下这节课的主要内容。

这节课，我们通过不转码只转封装、转码转封装和直播推流三个场景案例，详细地了解了FFmpeg中API的使用方法。现在我们可以在视频内容收录的场景中，使用API来自己独立实现收录音视频内容。如果需要将音视频文件或者直播流转一下码再输出的话，也可以通过转码的例子来完成。

灵活运用今天学到的这三个例子，基本上就可以满足大部分的场景了。当然，这些还是远远不够的，就像上节课说的，还是要从FFmpeg源代码的doc/examples目录下提供的例子入手，多改、多看、多学习，必要的话，以examples代码为入口跟踪代码进行学习，你会对FFmpeg的API有更深刻的理解的。

思考题

讲了这么多，你可以思考这么一个问题，如果想通过Remuxing将一个视频编码是H.264，音频编码是AAC编码的直播流，收录为MP4文件，并且MP4文件是moov在mdat的前面的话，该怎么改Remuxing这段代码呢？
